SYD-0232液化石油氣銅片腐蝕試驗器

一、用途及適用范圍
SYD-0232液化石油氣銅片腐蝕試驗器是按照中華人民共和國工行業標準SH/T 0232《液化石油氣銅片腐蝕試驗法》所規定的要求設計制造的，適用于測定液化石油氣對銅片的腐蝕。

二、主要技術指標及參數
1、工作電源：          AC220V±10% ；50Hz。
2、控溫范圍：          室溫～100.0℃。
3、控溫精度：          ±0.5℃。
4、溫度傳感器：        Pt100。
5、加熱功率：          兩檔，控溫加熱功率600W，輔助加熱功率1000W。
6、攪拌電機轉速：      1400r/min。
7、延時范圍：          0.01秒～99小時99分。
8、盛樣孔：            2個。
9、環境溫度：          -10℃~35℃。
10、相對濕度：         ≤85%。
11、整機功耗：         不大于1700W。

12、儀器凈尺寸(長×寬×高)：390㎜×310㎜×730㎜

三、主要結構及電路框圖
（一）主要結構

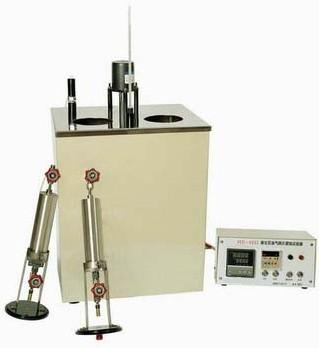

SYD-0232液化石油氣銅片腐蝕試驗器由兩大部分組成(見圖1)：
部分：恒溫箱及攪拌裝置。主要是發送相應的信號至控制部分，并執行控制部分所發出的指令，使整個儀器按照控制部分所傳達的指令來工作。
第二部分：電氣控制部分（包括溫度控制和時間控制兩部分）。主要是接受恒溫箱所傳來的信號，并對該信號進行處理分析，并傳出指令，傳送到恒溫箱中的執行機構中。從而實現了整機設計要求的工作狀態。

⑴彈筒 ⑵溫度傳感器 ⑶攪拌電極 ⑷玻璃管溫度計 ⑸盛樣孔 ⑹控制箱

（二）電路框圖
    電路框圖見2所示。主要由加熱電路、攪拌電機、溫控儀、時間繼電器等組成，電路結構簡單，工作可靠，維修方便。

四、儀器的安裝及使用
（一） 使用前的準備
1、使用SYD-0232液化石油氣銅片腐蝕試驗器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國石油化工行業標準SH/T 0232《液化石油氣鈾片腐蝕試驗法》，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按SH/T 0232標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合本說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態，外接電源線必須有良好的接地端。
（二）儀器的安裝使用
1、把儀器放置在平穩的實驗臺上，分別插上電源線、連接電纜等（注意：插座與插頭的合理接插）。
2、在恒溫箱內加適宜的自來水，接通電源。
3、打開電源開關，溫控儀兩個顯示窗均有數字顯示，PV顯示此時浴溫，SV顯示設定溫度，如設定值不對，按下控溫儀上的SET健，SV顯示窗閃爍，用移位鍵、加減鍵，將設定值修正在試驗要求的40℃上，再按SET鍵設置結束，然后打開控溫加熱開關和輔助加熱加關。
4、待浴溫接近40℃時，輔助加熱自動切斷，出廠時控溫儀已按自整定方式調試好，無特殊情況不須再調整。當顯示溫度恒定在40±0.5℃時，請查看溫度計的讀數，如與顯示溫度略有差別，則可作修正，方法如下：
例如，儀表顯示值為40.0℃，玻璃溫度計檢測值為39.7℃時，按SET鍵，PV窗顯示５C，按加（或減）鍵確定修正值，使SV值顯示-0.3（若玻璃溫度計檢測值為40.3℃時，則使SV值顯示0.3），修正完畢后再按SET鍵5秒退出B菜單即可。當溫度計讀數達40±0.5℃時，表明浴溫已符合試驗要求。
5、 按動時間控制器的撥盤，將時間控制器調至1h，按照標準規定的方式進行試驗，當測試時間到1h后，音響器報警，此時可關閉計時開關，取出試驗彈。
6、 再按照標準規定的實驗步驟進行操作，觀察判斷銅片腐蝕的情況。
7、實驗結束，關閉電源開關。

五、注意事項
1、SYD-0232液化石油氣銅片腐蝕試驗器在通電前，水浴內必須先加好適宜作浴用的自來水，加熱器切不可在空氣中使用。
2、 整個試驗需嚴格按SH/T 0232的標準進行。
3、溫控儀PV顯示窗無浴溫顯示，表明溫度傳感器沒有插好或損壞。
4、更換保險絲或其它元器件時，應斷電進行（保險絲置于電源插座內）。
5、電源線接地端需按標準接地。
6、旋開彈筒上方帶滾花的蓋子，即可在彈筒內掛好試驗銅片，但在旋開和旋緊的過程中，只可緊握彈筒筒體和彈筒上方帶滾花的蓋子，不得握住針閥部位。
7、 不得松動針閥上的方角螺母，以防漏氣。
8、若帶滾花蓋子與彈筒接觸處漏氣，只需松開蓋子上方的兩個塑料夾，旋開蓋子即可更換“O”型圈防漏。
9、儀器長期不用時，擦拭干凈，置于通風、干燥、無腐蝕性氣體的地方。
注意：當室溫低于0℃時，請將水槽內的水放盡，防止結冰損壞器件！
警告：儀器發生故障時應立即切斷電源，請專業人員檢修并排除故障后方可繼續使用，防止發生意外！

六、儀器成套及技術文件
1、儀器成套
序號 名      稱 單位 數量 備注
1 “液化石油氣銅片腐蝕試驗器”主機 臺 1
2 控制箱 臺 1
3 彈筒 套 2
4 溫度計（棒式）0～50℃分度0.1℃ 支 1
5 ○型圈（φ38×3.1） 只 10
6 ○型圈（φ10×2） 只 10
7 試驗銅片 片 4
8 保險絲10A （Ф5×20） 只 5
9 溫度傳感器 只 1
10 電源線 （250V 10A） 根 1
11 連接電纜 根 1
12 磨片器 臺 1
13 溫度計擋圈（1#） 只 4
14 掛鉤 只 6
2、技術文件
⑴ SYD-0232液化石油氣銅片腐蝕試驗器使用說明書                                          1份
⑵ 控溫儀說明書                                        1份
⑶ 合格證                                              1份
⑷ 產品保修卡                                         1份

參考價格：19000元
